Laserové značicí systémy Cajo

Kovy, plasty, pokovené plasty

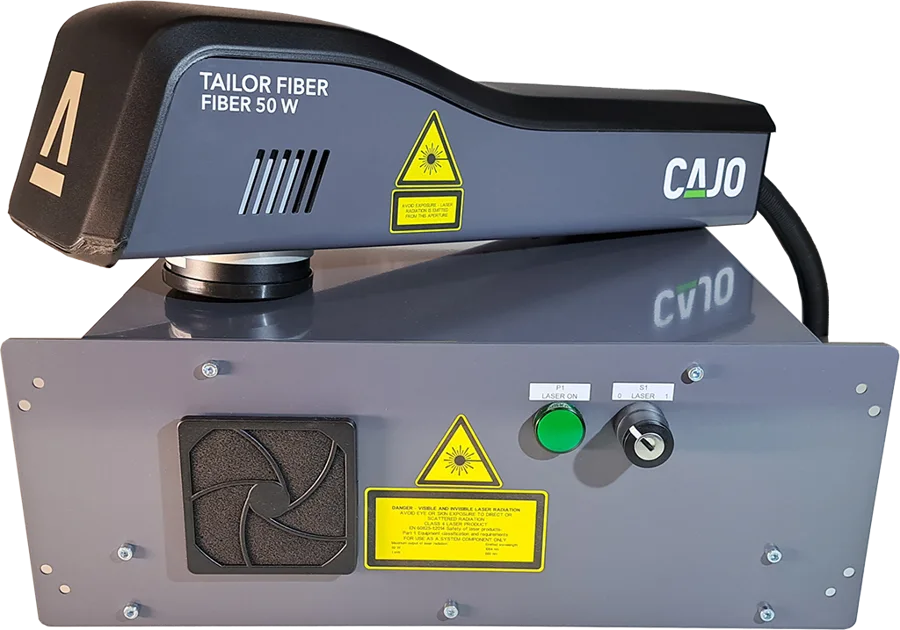

Cajo Tailor™: vláknový laser pro univerzální značení

Laserový značicí systém Cajo Tailor FiberPlus™ lze integrovat do výrobní linky nebo do jednoúčelového stroje. Je určen pro nepřetržité použití ve výrobních linkách, kde je vyžadován vysoký výkon a spolehlivost. Vláknový laser je vhodný pro trvalé značení výrobků a polotovarů vyrobených například z kovů, plastů nebo pokovených plastů.

Rodina má tři řady. Tailor Fiber je výkonová řada do 100 W. FiberPlus je cenově dostupný univerzál pro většinu aplikací. Fiber Advanced má širší možnosti nastavení pulzu a zvládne i měkké polymery a lesklé kovy, jako je měď a mosaz. Značicí hlava má krytí IP65, vydrží prach i přímo stříkající vodu a je stavěná na provoz 24/7.

Vlnová délka

1060–1080 nm, pulzní

Výkon

Fiber 20/50/100 W, FiberPlus 20/60 W, Advanced 20 W

Popisové pole

70 × 70 až 400 × 400 mm

Rychlost

500 znaků/s, rozšiřitelně na 1000

Krytí hlavy

IP65

Připojení

I/O 6/6, LAN, enkodér RS-422, EtherCAT

Brožura Cajo Tailor FiberPlus (PDF, EN)
Brožura: vláknový laser s 2.5D hlavou (PDF, EN)
Brožura: kamerový systém CajoVision v laseru (PDF, EN)

Papír, karton, dřevo, plasty, sklo

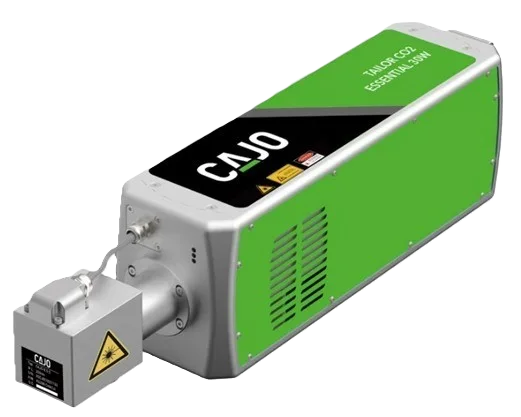

Cajo Tailor CO₂™: laser na organické materiály

CO₂ lasery dodáváme ve výkonech 30, 60 a 120 W s popisovým polem od 100 × 100 mm, u 120 W až 520 × 520 mm. Vlnová délka 10 600 nm dobře zpracuje široký okruh organických materiálů od papíru a kartonu přes dřevo až po plasty a sklo.

Cajo Tailor CO₂™ je vhodný pro trvalé značení plastů, skla, kamene, dřeva, kůže a dalších organických materiálů. Lasery dokážou materiály i řezat a odizolovat vodiče. Patří mezi značicí stroje s nejdelší životností na trhu.

Vlnová délka

10 600 nm

Výkon

30 / 60 / 120 W

Popisové pole

100 × 100 až 175 × 175 mm, 120 W až 520 × 520 mm

Rychlost

500 znaků/s, rozšiřitelně na 1000

Za letu

Ano, i technologie MakeBright

Spotřební materiál

Žádný

Brožura Cajo Tailor CO₂ (PDF, EN)
Brožura: MakeBright, náhrada etiket a inkoustu (PDF, EN)

Potravinářské a farmaceutické obaly

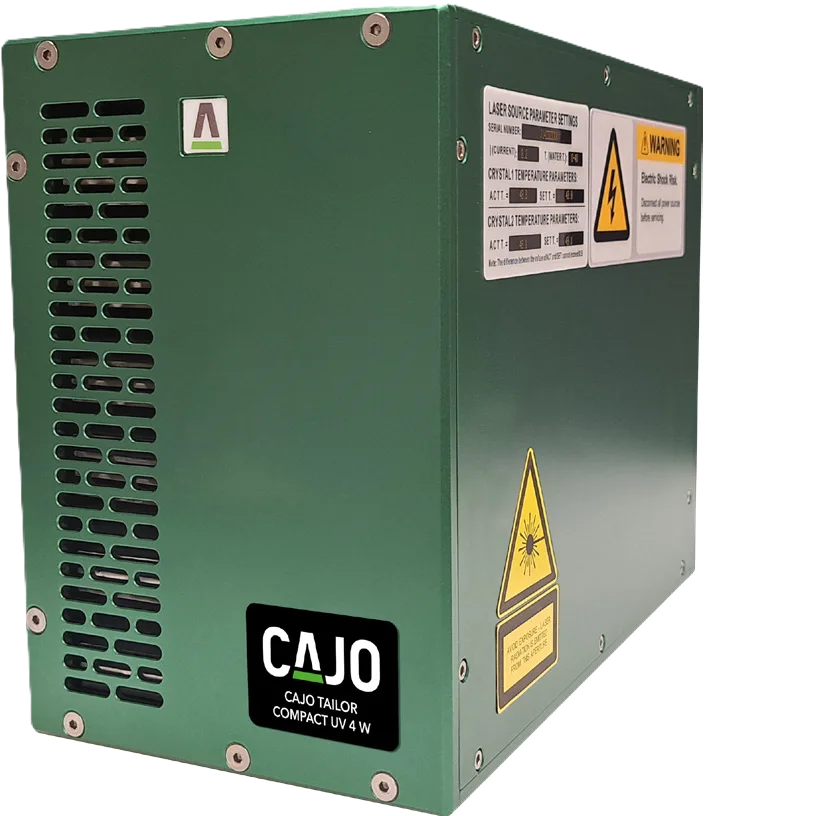

Cajo Compact UV™: náhrada TTO a inkjetu

Cajo Tailor Compact UV™ je moderní náhrada termotransferu (TTO) a inkjetu na rychlých balicích linkách. Vyrábí se ve dvou verzích: chlazená vzduchem se 4 W a chlazená vodou se 4 nebo 8 W. Obě mají kompaktní hlavu s krytím IP54, kterou lze vestavět přímo do balicího stroje s minimem mechanických úprav.

Pracuje na vlnové délce 355 nm a umožňuje tzv. cold marking, tedy značení bez tepelného poškození obalového materiálu. Hodí se i pro citlivé substráty: PET, OPP, BOPP, PE, rPET, obaly snacků a stick packy. Díky nulovému spotřebnímu materiálu má nízké provozní náklady a krátkou návratnost.

Vlnová délka

355 nm

Výkon

4 W (vzduch), 4 nebo 8 W (voda)

Popisové pole

100 × 100 mm

Rychlost

až 12 000 mm/s

Značicí hlava

298 × 142 × 208 mm, IP54

Připojení

I/O 6/6, LAN, enkodér RS-422, EtherCAT

Brožura Cajo Tailor Compact UV (PDF, EN)

Citlivé a jemné materiály

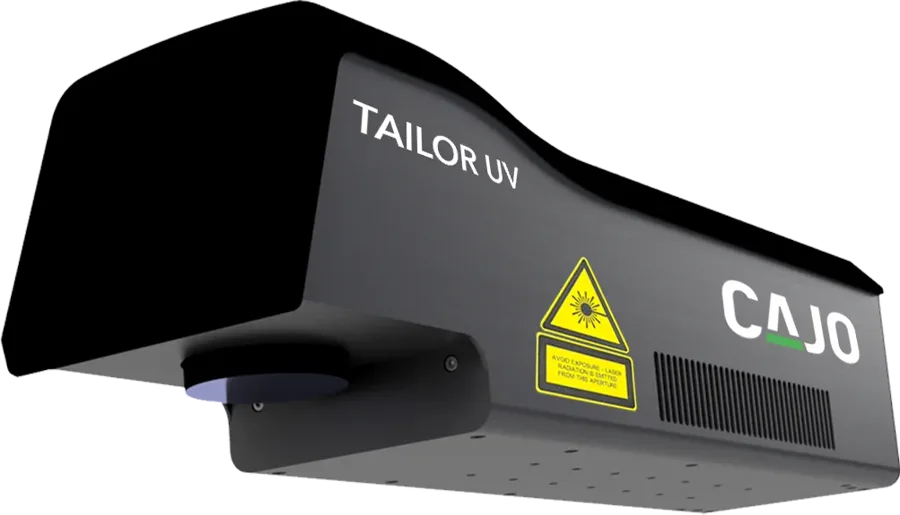

Cajo Tailor UV™ pro citlivé a jemné materiály

UV lasery s výkonem 4 W pracují na vlnové délce 355 nm, která umožňuje tzv. cold marking: energie se pohltí přímo na povrchu a materiál se téměř nezahřeje. Výsledkem je jemné, kontrastní a trvale čitelné značení i u velmi citlivých materiálů, které by při použití delších vlnových délek mohly být poškozeny.

Standardní pracovní plocha 160 × 160 mm je ideální pro detailní loga, 2D kódy nebo mikroskopické struktury. Laser se používá ve farmaceutickém, zdravotnickém, elektronickém, automobilovém a FMCG průmyslu.

Vlnová délka

355 nm

Výkon

4 W

Popisové pole

160 × 160 mm

Krytí hlavy

IP33, chlazení vzduchem

Materiály

Plasty, polymery, silikony, fólie, lesklé kovy

Připojení

I/O 6/6, LAN, enkodér RS-422, EtherCAT

Brožura Cajo Tailor UV (PDF, EN)

Kontinuální značení kabelů a vodičů

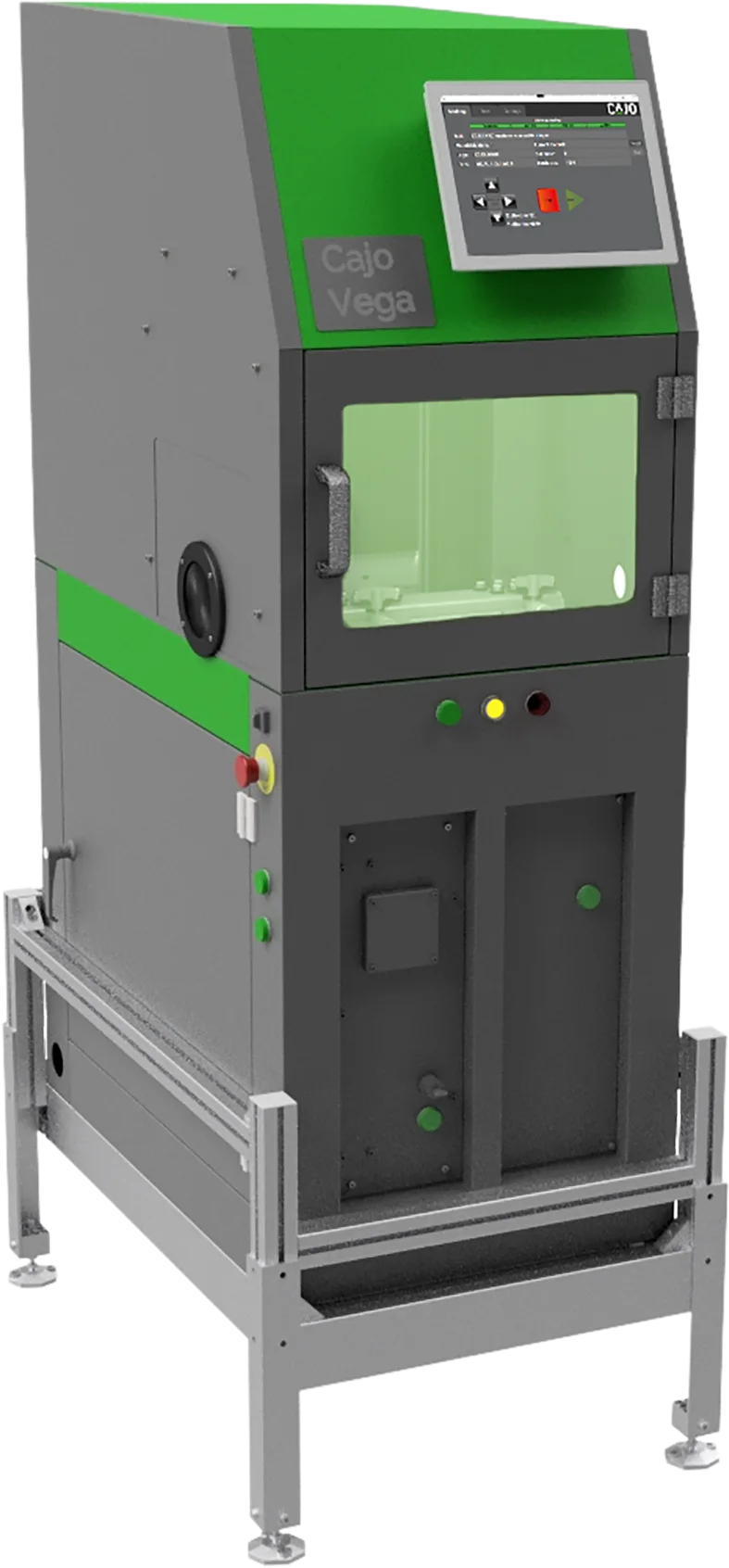

Cajo Vega for Cables™

Cajo Vega for Cables™ je zcela automatizované řešení laserového značení pro kontinuální značení kabelů a vodičů. Umožňuje vysokorychlostní značení za chodu a zároveň poskytuje optimální výsledky. S různými možnostmi nastavení, jako jsou rovnače a válečky na kabely, lze systém integrovat do výrobní linky nebo používat jako samostatné pracoviště.

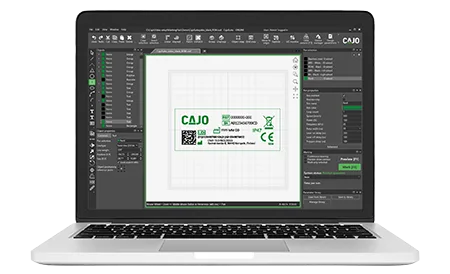

Systém trvale označí širokou škálu kabelových materiálů. Software umožňuje přidávat proměnné údaje jako datum, čas, číslo šarže nebo délku.

Kabelové svazky

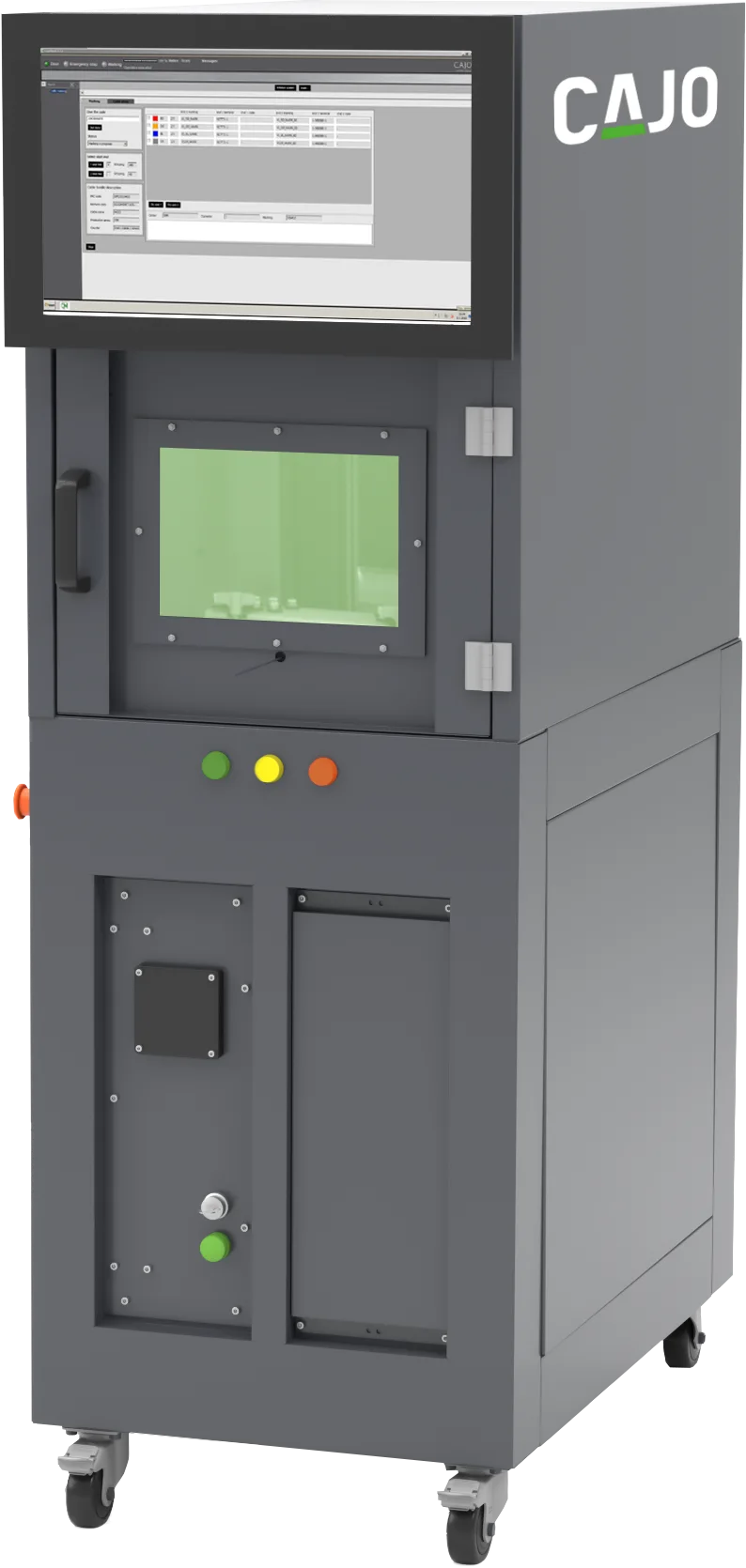

Cajo Vega for Wire Harness™

Cajo Vega for Wire Harness™ je řešení na klíč pro prvotřídní značení kabelových svazků. Toto cenově výhodné řešení zahrnuje speciální přípravek pro značení tenkých a ultratenkých vodičů. Uživatelské rozhraní je navržené přímo pro kabelové svazky a umožňuje značit loga, sériová čísla, čísla šarží i čárové kódy.

Systém lze použít jako součást dalších výrobních fází nebo jako samostatnou pracovní stanici.

Přizpůsobitelná platforma

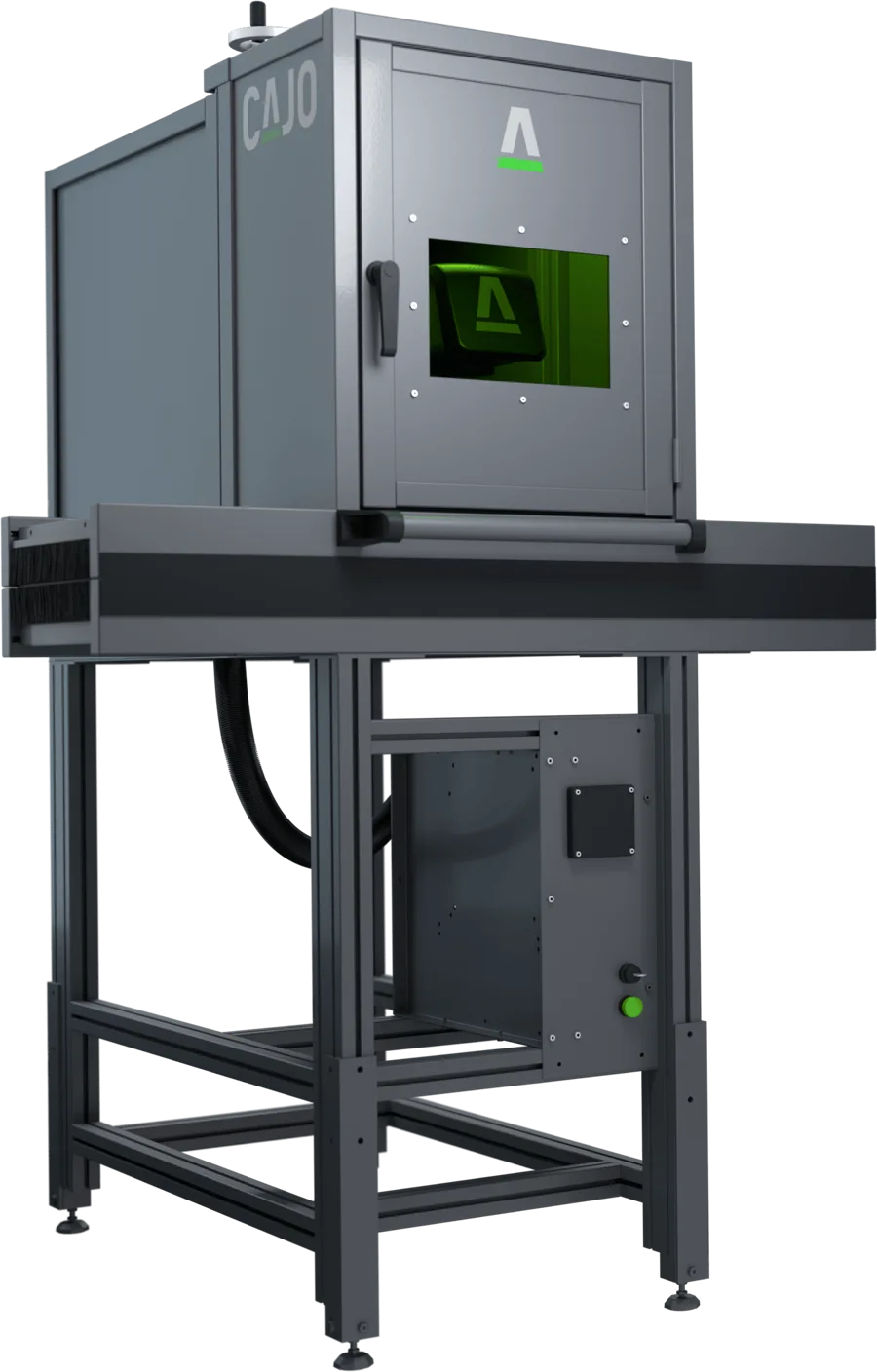

Cajo Chameleon™

Cajo Chameleon™ je platforma zařízení, kterou lze snadno přizpůsobit různým potřebám. Efektivně označí kusy, které se vejdou do stroje, stejně jako větší produkty, které se do stroje podávají. Může značit kabely, trubky, profily nebo jakékoli jiné extrudované výrobky, a to přímo v lince za pochodu.

Zahrnuje manuální osu Z pro nastavení pracovní vzdálenosti. Pokud je potřeba automatické nastavení, lze ho vybavit jednotkou Cajo Tailor™ 2.5D.

Extruze kovů a plastů

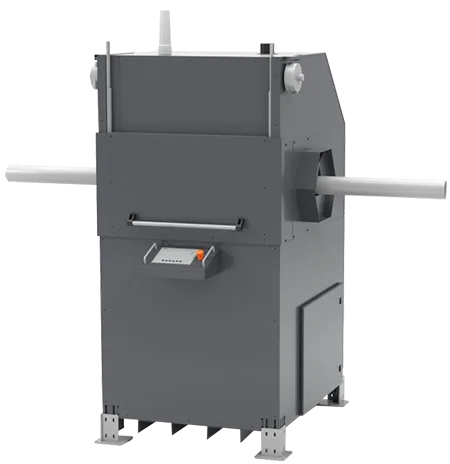

Cajo Hercules for Extrusion™

Cajo Hercules for Extrusion™ je zcela automatizované řešení pro značení za chodu v nepřetržitých procesech extruze kovů a plastů. Zahrnuje 1–3 laserové jednotky, které umožňují značení současně z různých úhlů. Trvale označí různé kovy i plasty, jako jsou PE a PVC. Autofokus nastavuje polohu značicí hlavy a sleduje pohyb objektu v reálném čase.

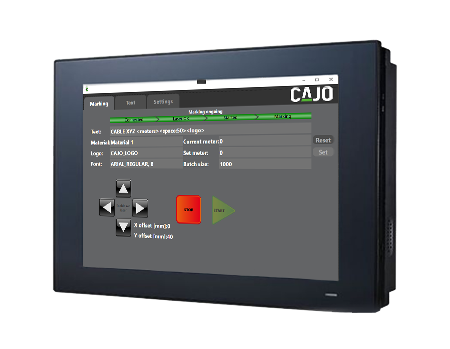

Proměnný obsah se zadává přes komunikaci TCP/IP nebo panel HMI.
