Hliník se značí vláknovým (FiberPlus) laserem. Na eloxu vznikne bílá, velmi kontrastní značka, protože laser zesvětlí barevnou vrstvu. Na surovém a litém hliníku je značka šedá až tmavá a kontrast je nižší. Tam pomáhá laser MOPA nebo gravírování do hloubky.
Eloxovaný hliník: bílá značka na barevném povrchu
Elox (anodická vrstva) je tenká oxidová vrstva, do které se při výrobě vpraví barvivo. Laser toto barvivo v místě značky rozloží a povrch zesvětlí. Na černém, modrém nebo červeném eloxu tak vzniká bílá až světle šedá značka s vynikajícím kontrastem, kterou čtečka kódů přečte spolehlivě.
Značení zasahuje jen do povrchové vrstvy, díl se nezahřeje a nedeformuje. Proto se takhle značí kryty elektroniky, typové štítky, nabíječky i sportovní vybavení.
- Nejlepší kontrast dává černý a tmavě modrý elox.
- Přírodní (čirý) elox dává značku méně výraznou, vyplatí se test.
- Laser MOPA umí na eloxu i tmavé značení, když je bílá značka nežádoucí.

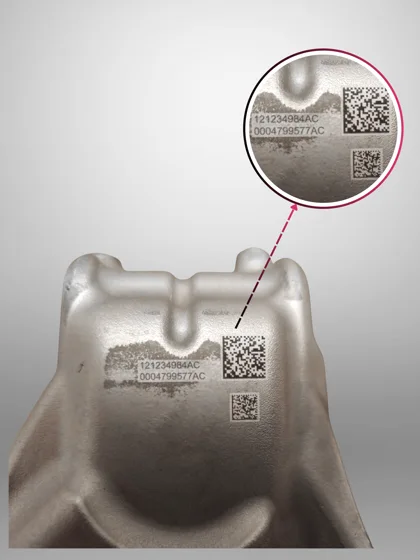

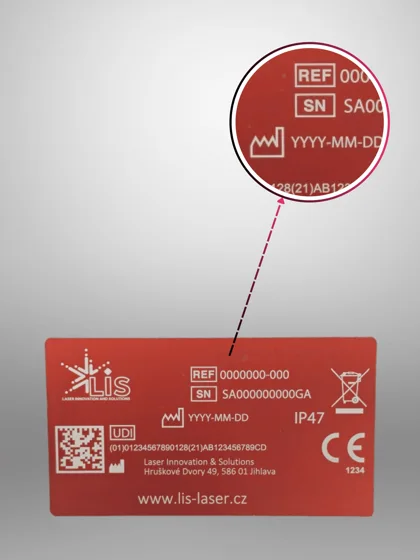

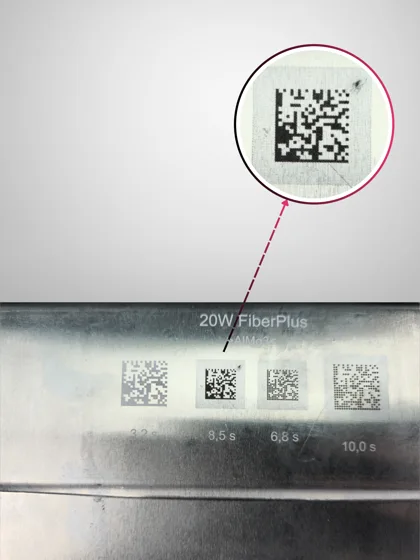

Elox, odlitek a výlisek: ukázky z vláknového laseru 20 W. Další v galerii.
Surový hliník a odlitky
Bez eloxu laser hliník buď zabarví do šedé, nebo ho odebere a vygravíruje. Surový hliník odráží velkou část světla a kontrast značky je nižší než na oceli. Záleží na slitině i na povrchu, broušený plech se chová jinak než pískovaný nebo litý povrch.
U odlitků je navíc drsný a nerovnoměrný povrch. Kód proto dělejte o něco větší a s větším prostorem kolem. Pokud díl po značení čeká tryskání nebo lakování, je lepší značit hlouběji, nebo zvážit mikroúder.
DataMatrix na hliníku
Na hliníku se kódy čtou dobře, pokud má čtečka správné osvětlení. Lesklý povrch umí kamerou „oslnit“, proto se u přímého značení dílů používá šikmé nebo difuzní světlo. Kvalitu kódu je dobré ověřit hned po značení kamerou. Podrobnosti najdete v článku o DataMatrix.
Jakou sestavu zvolit

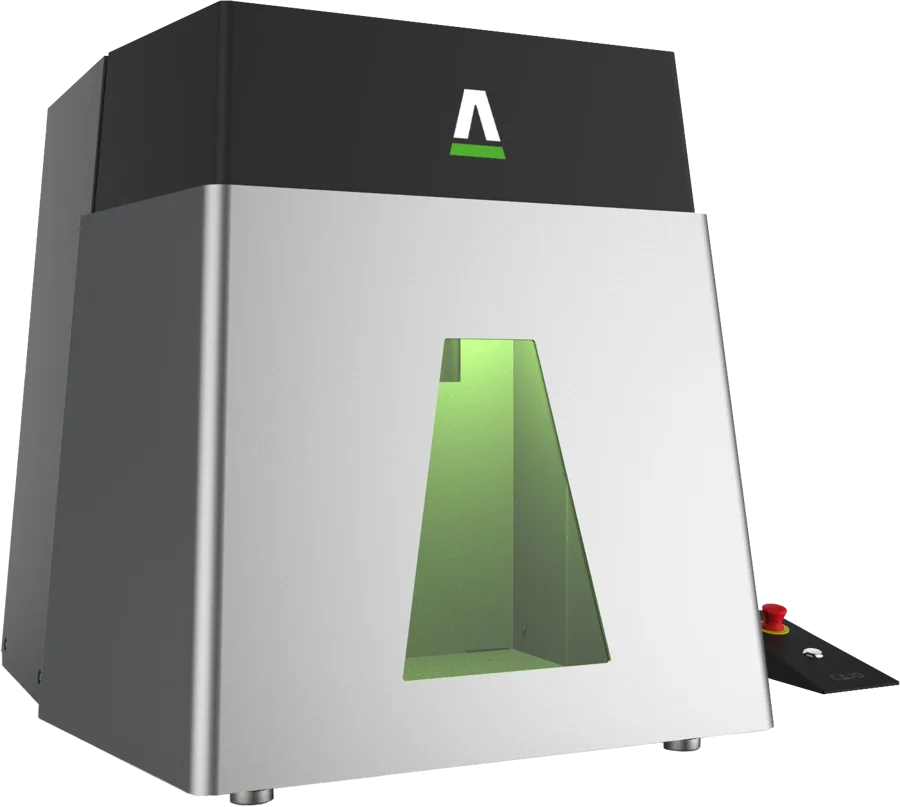

- Kusy a menší série: stolní stanice Cajo Vega Desk s vláknovým laserem.
- Série a větší díly: Cajo Vega nebo Hercules Multimark s osami X, Y, Z.
- Výrobní linka: laser Cajo Tailor zapojený do PLC s kamerovou kontrolou.
Konkrétní výkon a optiku doporučíme po testu vašeho dílu. Slitina, povrch a požadovaný takt udělají větší rozdíl než katalogové parametry.
